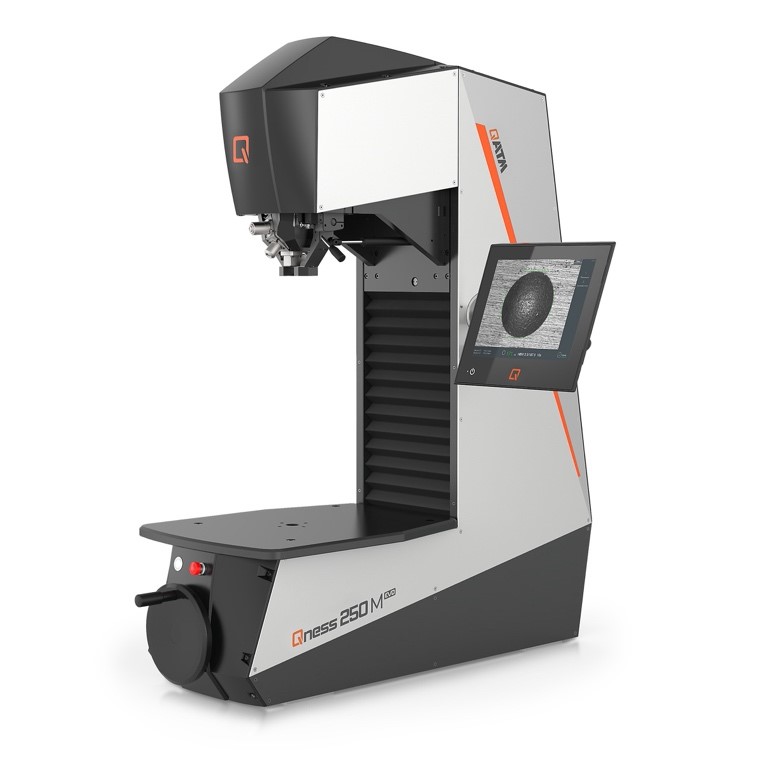

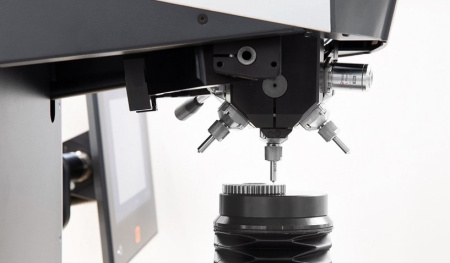

Универсальные твердомеры QNESS 250 / 750 / 3000 M EVO

Фиксация образцов в неподвижном состоянии и очень большая площадь тестового стола версии "M" позволяют проводить измерение твердости даже самых крупных компонентов.

Испытательная голова перемещается вручную, путем поворачивания маховика на передней части машины.

Привод испытательной головы специально разработан для плавного хода и позволяет работать с минимальным усилием. Максимальная высота образца 510 мм.

МЕТОДЫ ИЗМЕРЕНИЙ и ИСПЫТАТЕЛЬНАЯ НАГРУЗКА

Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150

МАСШТАБНАЯ УНИВЕРСАЛЬНОСТЬ

УНИКАЛЬНЫЕ ФУНКЦИИ ИНСТРУМЕНТОВ

НАКЛОННЫЙ ПРЕДМЕТНЫЙ СТОЛ

Уникальное удобство при работе с крупными, литыми сложной формы и формованными образцами и заготовками. Рабочий стол, опциональный для версий M и E, можно наклонять на 5 ° - включая встроенные захваты - дополнительного зажима детали не требуется!

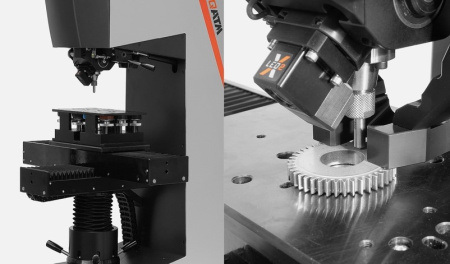

ПОВОРОТНЫЙ ПРИЖИМ

Отсутствие необходимости в продолжительной по времени смене инструмента для измерений в труднодоступных местах. Прижим образца можно опускать или поднимать/убирать вручную (и, при необходимости, с помощью сервомотора). Кроме того, элементы крепления могут легко заменяться и подбираться под размеры образцов заказчика.

УВЕЛИЧЕННОЕ ТЕСТОВОЕ ПРОСТРАНСТВО

Если стандартной высоты тестового пространства 510мм все еще недостаточно для особо крупных, громоздких или трудно зажимаемых образцов, по запросу QATM может предоставить еще более высокую раму машины. Прочная стальная рама может быть изготовлена ​​по индивидуальным размерам.

ТВЕРДОМЕР ПО БРИНЕЛЛЮ / РОКВЕЛЛУ / ВИККЕРСУ / КНУПУ QNESS M EVO

МГНОВЕННЫЕ ВЫСОКОТОЧНЫЕ РЕЗУЛЬТАТЫ

ПРЕВОСХОДНОЕ КАЧЕСТВО ИЗОБРАЖЕНИЯ

Оптическая система была полностью переработана и производится в "чистой комнате" непосредственно на заводе QATM с использованием на практике широких компетенций компании. Все новые приборы имеют одну универсальную микроскопную систему, охватывающую все необходимые визуальные диапазоны между 0,1 мм и 8 мм с максимальной четкостью и контрастностью. Система QATM обеспечивает равномерное освещение по всему полю зрения и при любом увеличении, без темных краев.

СОКРАЩЕННОЕ ВРЕМЯ ЦИКЛА

Новая линейка продуктов EVO гарантирует оптимизированные параметры испытаний - более быстрый ПК на базе Windows 10, более быстрая автофокусировка, значительно более быстрые регулировка яркости и оценка отпечатка, каждый из которых вносит свой вклад в гораздо более быстрое время завершения цикла при ежедневном измерении твердости - с одновременным даже более низким уровнем рабочих шумов.

ИЗМЕРИТЕЛЬНЫЕ ОБЪЕКТИВЫ ПО БРИНЕЛЛЮ XLED

Модули освещения XLED революционизировали процесс оценки лунок Бринелля. Из-за образующихся навалов и наплывов материала по краям отпечатка у мягких образцов высока вероятность неправильной оценки отпечатка при использовании обычных коммерческих объективов. В противоположность этому, объективы XLED гарантируют точные и воспроизводимые измерения, независимо от типа материала и твердости, вследствие прямого и широко расширенного освещения.

ТВЕРДОМЕР ПО БРИНЕЛЛЮ / РОКВЕЛЛУ / ВИККЕРСУ / КНУПУ CS/C EVO

НЕОГРАНИЧЕННОЕ ПРИМЕНЕНИЕ В ПРОМЫШЛЕННОСТИ

ПРОМЫШЛЕННЫЕ КАМЕРЫ ETHERNET

Высококачественные CMOS 5-мегапиксельные камеры с передачей данных по Ethernet определяют текущий промышленный стандарт. В отличие от других систем камер, здесь возможна гораздо более высокая стабильность передачи данных. Кроме того, управляющий ПК и твердомер могут быть установлены удаленно на больших расстояниях друг от друга. Это идеально подходит для производственной среды, в которой элементы управления инфраструктурой устанавливаются во внешних распределительных шкафах.

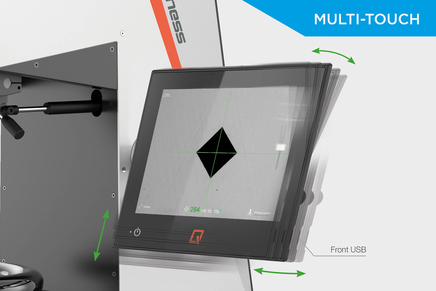

СВОБОДНО РЕГУЛИРУЕМЫЙ ДИСПЛЕЙ УПРАВЛЕНИЯ

Ультра-плоский, емкостной сенсорный дисплей 12” может быть перемещен вверх/вниз или плавно наклонен с помощью шаровых шарнирных соединений для достижения наилучшей эргономики при работе с прибором.

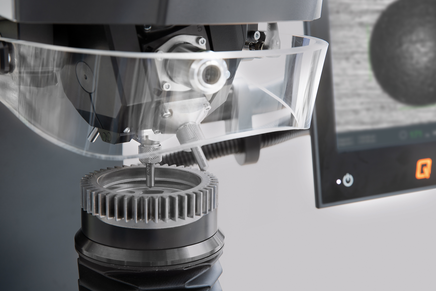

ОПТИМИЗИРОВАННЫЙ ДИЗАЙН ТЕСТОВОЙ ГОЛОВЫ

Набор зажимных и удерживающих элементов может быть подобран в соответствии с требованиями к инструменту. Опциональная прозрачная защита от столкновений может защитить инструменты на приборе от повреждений, обеспечивая при этом неограниченный обзор внутренней части испытательной зоны.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ QPIX ДЛЯ ТВЕРДОМЕРОВ

НОВОЕ ИЗМЕРЕНИЕ ЭФФЕКТИВНОЙ ЭКСПЛУАТАЦИИ

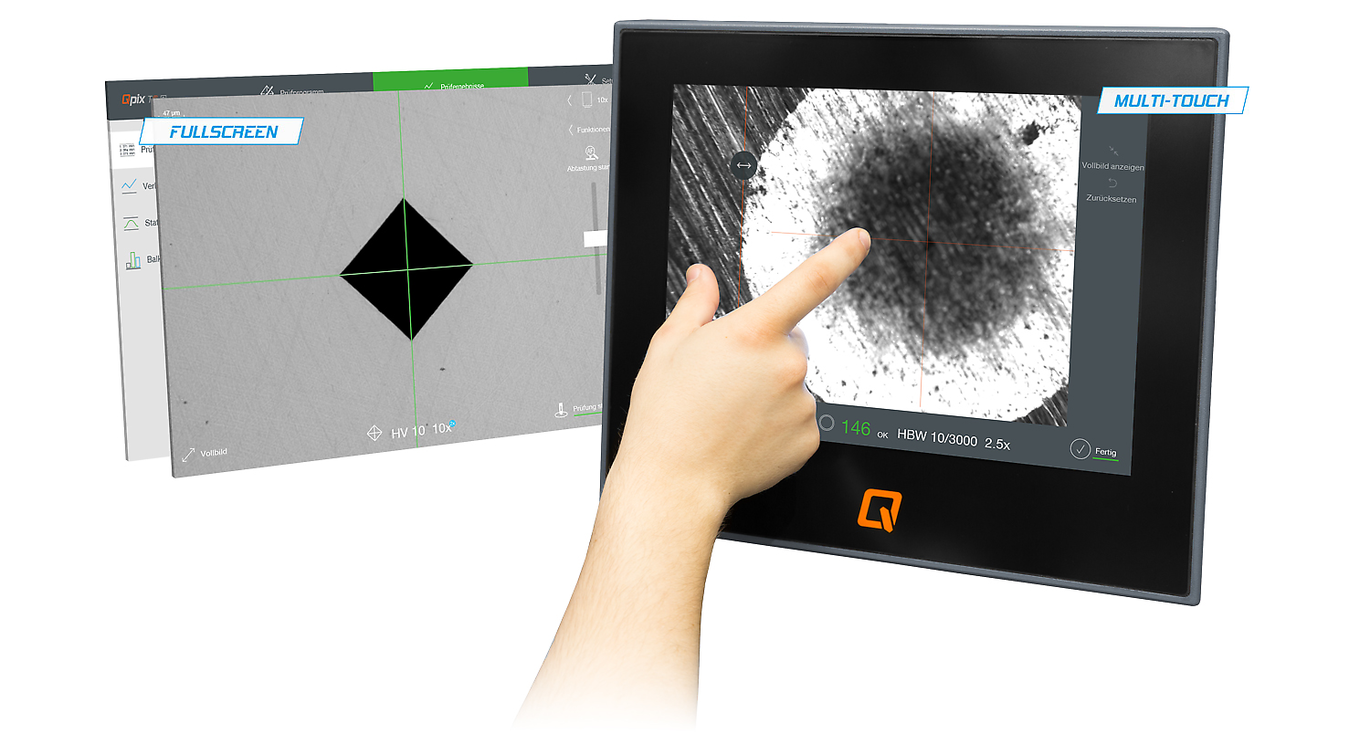

ВОЗМОЖНОСТИ МУЛЬТИТАЧ & ПОЛНОЭКРАННЫЙ РЕЖИМ

• Современное мультисенсорное ("мультитач") управление для простого масштабирования ("зумирования") и удобной навигации по меню.
• Четкий обзор всех наиболее важных функций на одном экране гарантирует удобство для пользователя и, самое главное, обеспечивает четкую приоритизацию результатов испытаний.

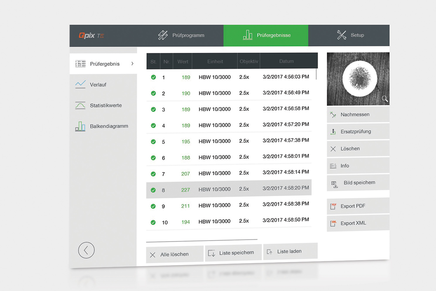

АДМИНИСТРИРОВАНИЕ ДАННЫХ

• Многочисленные статистические функции: графы, линейные графики, гистограммы
• Экспорт результатов испытаний в форматах XML или CSV
• Подробная информация по каждому отпечатку согласно стандартам
• Отчет по измерениям в Excel, Word, PDF или с прямым выводом на печать
• Автоматический экспорт и функции удаления для работы в серийном режиме

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ QPIX T2

• Простое управление
• Полностью автоматический анализ изображения с помощью объективов XLED
• Быстрая автофокусировка
• Возможно ручное последующее измерение

ПОДРОБНО О «QPIX T2» :

совместимость с: Qness 60 M EVO, Qness 250/750/3000 C/CS, Qness 250/750/3000 M/MS/E, Qness 150 R (Qpix T2R)

ПОЛНОЭКРАННЫЙ РЕЖИМ

Четкий обзор всех наиболее важных функций на одном экране гарантирует удобство интерфейса для пользователя и, самое главное, обеспечивает четкое определение приоритетности результатов испытаний.

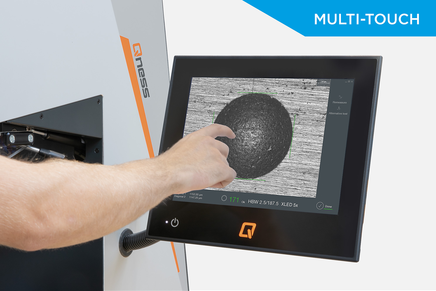

ПОДДЕРЖКА "МУЛЬТИТАЧ" ДЛЯ СВЕРХЛЕГКОГО УПРАВЛЕНИЯ

Работа по современному с использованием "мульти-тач" для удобного масштабирования и простая навигация через меню.

РЯДНАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ИЗМЕРЕНИЙ

Предварительное определение тестовых программ с фиксированным количеством тестовых точек. Функция работает с координатными столами с аналоговыми и цифровыми микровинтами, а также с обратной связью контроля положения стола.

ФУНКЦИИ СОХРАНЕНИЯ, УДАЛЕНИЯ & ЭКСПОРТА

Сохраняйте, создавайте протоколы и архивируйте данные одним нажатием кнопки. Идеально подходит для серийных испытаний или интеграции в линию.

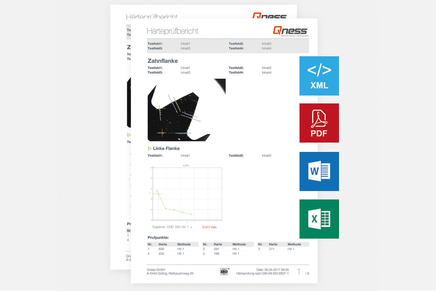

ЭКСПОРТ ПРОТОКОЛОВ И ДАННЫХ

Qpix T2 можно также экспортировать в форматах PDF, XLSX, DOCX, XML или CSV, а также осуществлять прямой вывод результатов через интерфейс RS232 или Ethernet.

ДИНАМИЧЕСКАЯ РЕГУЛИРОВКА ВЫСОТЫ

Qpix T2 обеспечивает динамическую регулировку высоты, обеспечивая быстрое и точное позиционирование Q250/750/3000E. После того, как образец зажат, осуществляется автоматический запуск измерения, а свободно выбираемые параметры положения "головы" после измерения повышают удобство эксплуатации.

ПРОДВИНУТОЕ УПРАВЛЕНИЕ МЕРАМИ ТВЕРДОСТИ

Переосмысление управление результатами калибровки: Менеджер Калибровки Qness может быть настроен, чтобы предоставить пользователям напоминания о необходимости поверки на выбранных временных интервалах. Результаты испытаний могут быть добавлены к текущему статистическому профилю нажатием кнопки. Четко понятный обзор допустимых значений погрешности и долгосрочное отслеживание тенденций, полученные из всех результатов, для каждого устройства и каждой меры твердости. Данные меры твердости Qness можно вызвать онлайн без необходимости ввода детальной информации эталона. Очень простой доступ к протоколам для таких целей, как аудит.

ОНЛАЙН ПОДДЕРЖКА

Режим «Поддержка онлайн» ('Online Support Mode' ) обеспечивает связь твердомера с сервисным центром компании Qness. Это позволяет быстро и просто осуществлять поддержку пользователей или обновлять программное обеспечение.

ВОЗМОЖНОСТЬ АДАПТАЦИИ ПОД ЗАДАЧИ И ДОСТУПНОСТЬ

ПОД ЗАДАЧИ ЗАКАЗЧИКА

Мы предлагаем наилучшие решения для задач измерения твердости - от крепления образца, увеличенного тестового пространства и возможностей для автоматизации до адаптации программного обеспечения.

Специальные держатели

Ручной координатный стол

Увеличенное тестовое пространство

Подсветка в темном поле (опция)

Кольцо осветитель для мягких материалов (опция)

Габаритные характеристики
